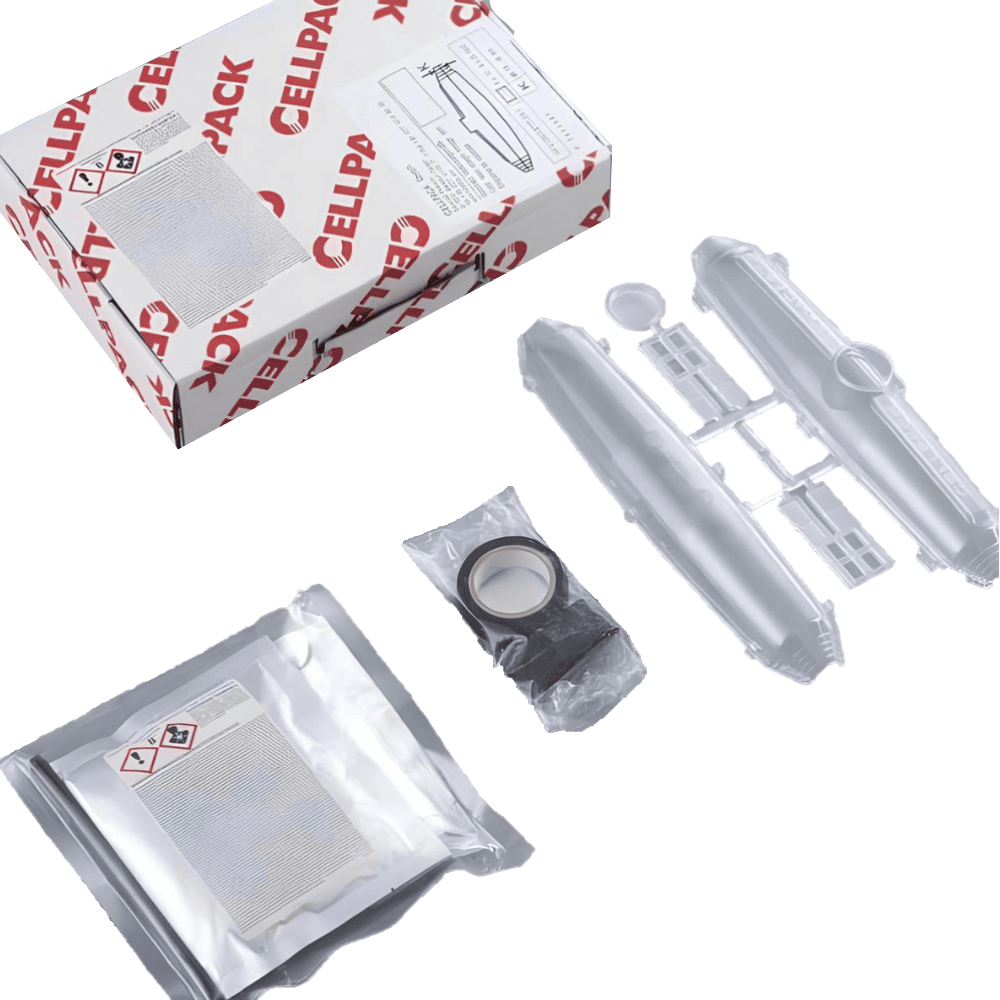

Boite de jonction BT avec résine à couler M11

Applications

Intérieur, Extérieur, Milieu souterrain, Eau, Conduits d‘installation

Caractéristiques

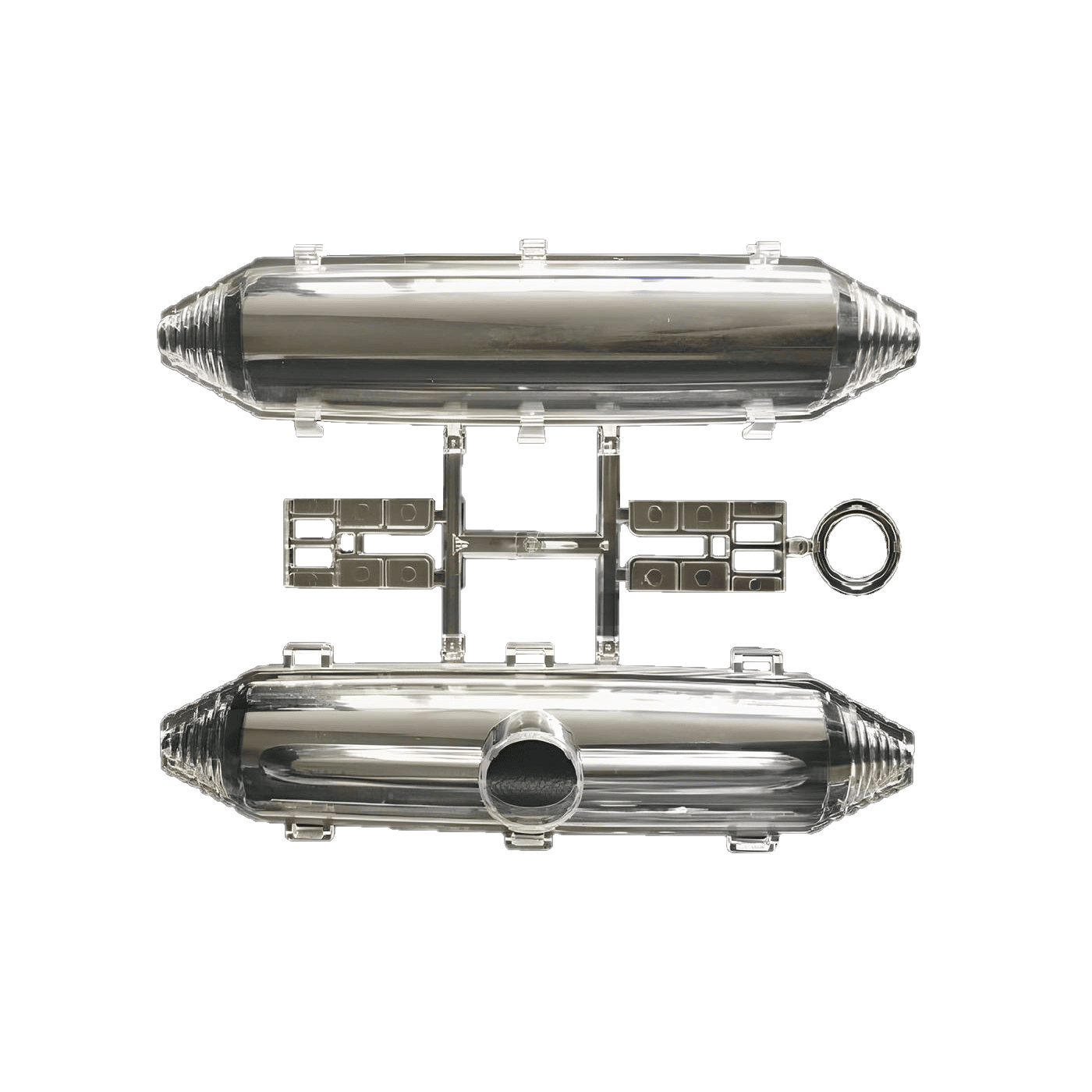

Dimensions compactes, Visibilité de la connexion avant coulée, Coquilles en matière plastique transparente de grande qualité et résistantes aux chocs, Résistant aux influences chimiques, Stabilisé contre les rayons UV, Résistant aux terres alcalines, Étanche longitudinalement et transversalement, Haute isolation électrique, Haute tenue mécanique, Mise en service immédiate, Montage rapide, simple et sûr, Grande ouverture pour un coulage facile

Niveau de tension U0/U (Um) 0,6/1 (1,2) kV

Normes d'essai EN 50393

Longueur L 190 mm

Hauteur H 50 mm

Diamètre D 36 mm

Section nominale Câble à isolation synthétique non armé par conducteur 1x max : 50 mm²

Section nominale Câble à isolation synthétique non armé par conducteur 3x max : 10 mm²

Section nominale Câble à isolation synthétique non armé par conducteur 4x max : 10 mm²

Section nominale Câble à isolation synthétique non armé par conducteur 5x max : 6 mm²

Diamètre câble max : 26 mm

Section nominale câble à isolation synthétique avec conducteur concentrique par conducteur
3x max : 10 mm²

Section nominale Câble à isolation synthétique armé par conducteur 4x max : 4 mm²
